Débit d’un tuyau d’arrosage : mesurer au robinet ne suffit pas pour dimensionner le réseau
Avant de choisir un tuyau, une pompe ou des arroseurs, mesurez l’eau réellement disponible. Le débit à la sortie du robinet peut sembler suffisant, puis devenir trop faible après 30 mètres de tuyau ou lorsque plusieurs lignes fonctionnent en même temps. Un seau gradué et un chronomètre permettent d’obtenir une valeur fiable, à convertir ensuite en L/min, L/h ou m³/h.
Mesurer le débit réel au robinet et en bout de tuyau
Le débit correspond au volume d’eau écoulé pendant un temps donné. Un robinet extérieur standard fournit souvent autour de 12 L/min, mais cette valeur reste indicative. La pression du réseau, le type de robinet et les usages simultanés dans la maison peuvent modifier le résultat.
Calculer le débit d’un tuyau d’arrosage
Saisissez le volume d’eau recueilli et le temps nécessaire pour le recueillir. Le débit est calculé automatiquement.
Débit calculé
Formules utilisées
Exemple de contrôle : avec 10 L recueillis en 16 secondes, le débit est de 10 ÷ 16 = 0,625 L/s, soit 37,5 L/min, 2 250 L/h et 2,25 m³/h.
La méthode du seau de 10 litres
Utilisez un récipient gradué de 10 L, ouvrez le robinet à fond et chronométrez le temps nécessaire pour le remplir. Pour dimensionner un réseau d’arrosage, réalisez le test à deux endroits : directement au robinet, puis en bout de tuyau, avec les raccords, le programmateur et le pistolet ou la lance retirés. Vous distinguerez ainsi le débit maximal de la source du débit réellement exploitable.
- Fermez les autres points d’eau susceptibles de fonctionner en même temps.
- Placez le récipient sous le robinet ou à la sortie du tuyau.
- Ouvrez complètement l’eau et lancez le chronomètre.
- Notez le temps de remplissage, puis répétez l’opération trois fois.
- Calculez la moyenne des trois temps pour limiter les écarts de mesure.
Par exemple, si 10 L sont recueillis en 16 secondes, le débit calculé est de 37,5 L/min. Le résultat mesuré après un long tuyau, avec les raccords et les accessoires en place, reste toutefois le plus utile pour l’arrosage. Ces éléments peuvent réduire sensiblement la section de passage.
Calculer et convertir le débit sans se tromper d’unité
La formule de base est simple : débit = volume ÷ temps. Utilisez des unités cohérentes selon le besoin. Pour un réseau d’irrigation, le m³/h est courant. Pour un robinet ou un arroseur, le L/min est plus lisible. Pour les goutteurs, le débit s’exprime souvent en L/h.
| Calcul recherché | Formule | Exemple avec 10 L en 16 secondes |
|---|---|---|
| Débit en L/min | Volume en L × 60 ÷ temps en secondes | 10 × 60 ÷ 16 = 37,5 L/min |
| Débit en L/h | Débit en L/min × 60 | 37,5 × 60 = 2 250 L/h |
| Débit en m³/h | Volume en L × 3,6 ÷ temps en secondes | 10 × 3,6 ÷ 16 = 2,25 m³/h |
Retenez que 1 m³ = 1 000 L. Ainsi, 2 000 L/h correspondent à 2 m³/h. Cette conversion permet de comparer le débit disponible avec les besoins cumulés d’une pompe, d’un réseau enterré ou de plusieurs arroseurs.
Débit, pression et vitesse : trois notions différentes
La pression, exprimée en bars, désigne la force disponible pour pousser l’eau. Le débit correspond à la quantité d’eau effectivement délivrée. La vitesse décrit la circulation de l’eau dans le tuyau. Une pression statique correcte, mesurée robinet fermé, ne garantit donc pas un bon débit lorsque le réseau est ouvert. La pression devient alors dynamique et diminue avec les frottements. Dans de nombreuses installations, une vitesse comprise entre 1 et 1,5 m/s aide à limiter les pertes de charge sans surdimensionner le réseau.
Choisir le diamètre selon le débit demandé
Le diamètre à considérer est avant tout le diamètre intérieur, c’est-à-dire la section réellement disponible pour l’eau. Un même diamètre commercial peut cacher une section différente selon l’épaisseur et le matériau du tuyau, notamment en PEBD, PEHD ou PVC. Un tuyau plus large ne crée pas d’eau supplémentaire, mais il réduit les frottements et transporte plus facilement le débit fourni par la source.
| Diamètre indicatif | Débit indicatif | Usage envisageable |
|---|---|---|
| 16 mm | Environ 800 L/h | Petite ligne de goutte-à-goutte |
| 20 mm | Environ 1,5 m³/h | Petite distribution ou potager |
| 25 mm | Environ 1,75 à 2 m³/h | Tuyau d’arrosage, ligne principale courte |
| 32 mm | Environ 3 à 3,5 m³/h | Réseau principal alimentant plusieurs départs |
| 40 mm | Environ 4,5 à 5 m³/h | Installation d’aspersion plus importante |
Ces valeurs restent théoriques. Elles ne s’appliquent pas de la même manière à 5 mètres et à 80 mètres, ni avec la même pression ou le même matériau. Pour un besoin de 2 m³/h, un diamètre de 25 mm peut convenir sur un parcours court et peu raccordé. Sur une longue distance, un 32 mm est souvent plus cohérent pour préserver le débit en bout de ligne.

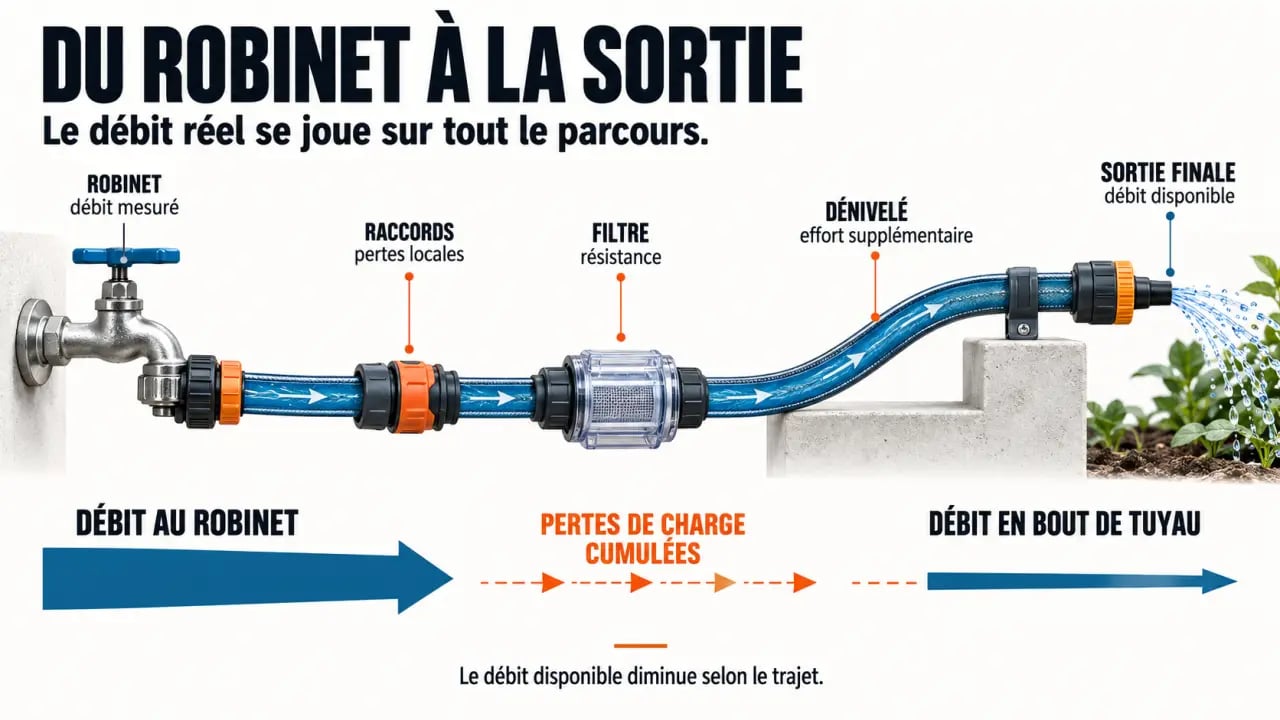

Repérer ce qui fait chuter le débit dans un réseau
Les pertes de charge correspondent à la résistance rencontrée par l’eau pendant son trajet. Elles augmentent avec la longueur, les coudes, les vannes, les réducteurs, les filtres encrassés et les raccords rapides. Une montée de 10 m correspond à environ 1 bar de pression perdue. Sur un terrain en pente, ce dénivelé peut expliquer des arroseurs moins efficaces en partie haute.
Un détail discret : la façon de dérouler le tuyau
Un tuyau laissé en boucles serrées sur la pelouse peut présenter des plis et des étranglements. Ces passages pincés perturbent la circulation de l’eau et augmentent les pertes. Déroulez entièrement le tuyau avant de mesurer le débit, évitez les torsions derrière un enrouleur et remplacez les sections écrasées. Cette vérification peut éviter de conclure trop vite qu’une pompe ou un diamètre supérieur est nécessaire.
Comparez aussi le débit du robinet ouvert sans équipement avec celui obtenu lorsque le filtre, le programmateur et l’arroseur sont installés. Si l’écart est important, vérifiez d’abord une vanne partiellement ouverte, un filtre colmaté ou un raccord dont le passage intérieur est trop étroit. Augmenter le diamètre du tuyau ne corrigera pas un goulot d’étranglement placé juste après le robinet.
Dimensionner l’arrosage, une pompe ou le remplissage d’une piscine
Pour un réseau, additionnez les débits de tous les émetteurs qui fonctionneront simultanément. Par exemple, 500 goutteurs de 4 L/h demandent 2 000 L/h, soit 2 m³/h. En répartissant l’installation sur 4 lignes secondaires, chaque ligne alimente 125 goutteurs et demande 500 L/h. La ligne primaire doit transporter le total, tandis que les lignes secondaires peuvent être plus petites.
- Mesurez le débit au point d’alimentation avant tout achat.
- Déterminez quels arroseurs, asperseurs ou goutteurs fonctionneront ensemble.
- Additionnez leurs besoins en L/h ou en m³/h.
- Prévoyez un réseau primaire généralement plus gros que les départs secondaires.
- Vérifiez la longueur, le dénivelé et la pression de service des équipements.
Pour remplir une piscine, divisez son volume par le débit réel. Une piscine de 8 m × 4 m × 1,50 m représente 48 m³, soit 48 000 L. Avec 12 L/min, il faut 4 000 minutes, soit 66,6 heures ou 2,7 jours de remplissage continu. Lorsque le remplissage n’est pas surveillé sans interruption, la durée pratique peut approcher 5 jours.
Une pompe devient pertinente si le débit mesuré est insuffisant, si la source est une cuve ou si le dénivelé est important. Consultez sa courbe de fonctionnement : le débit annoncé à vide ne sera pas nécessairement celui obtenu après prise en compte du tuyau, de la hauteur de refoulement et des pertes de charge. Pour une installation durable ou difficile à diagnostiquer, un débitmètre placé sur la ligne principale fournit une mesure plus directe que les tableaux indicatifs.
