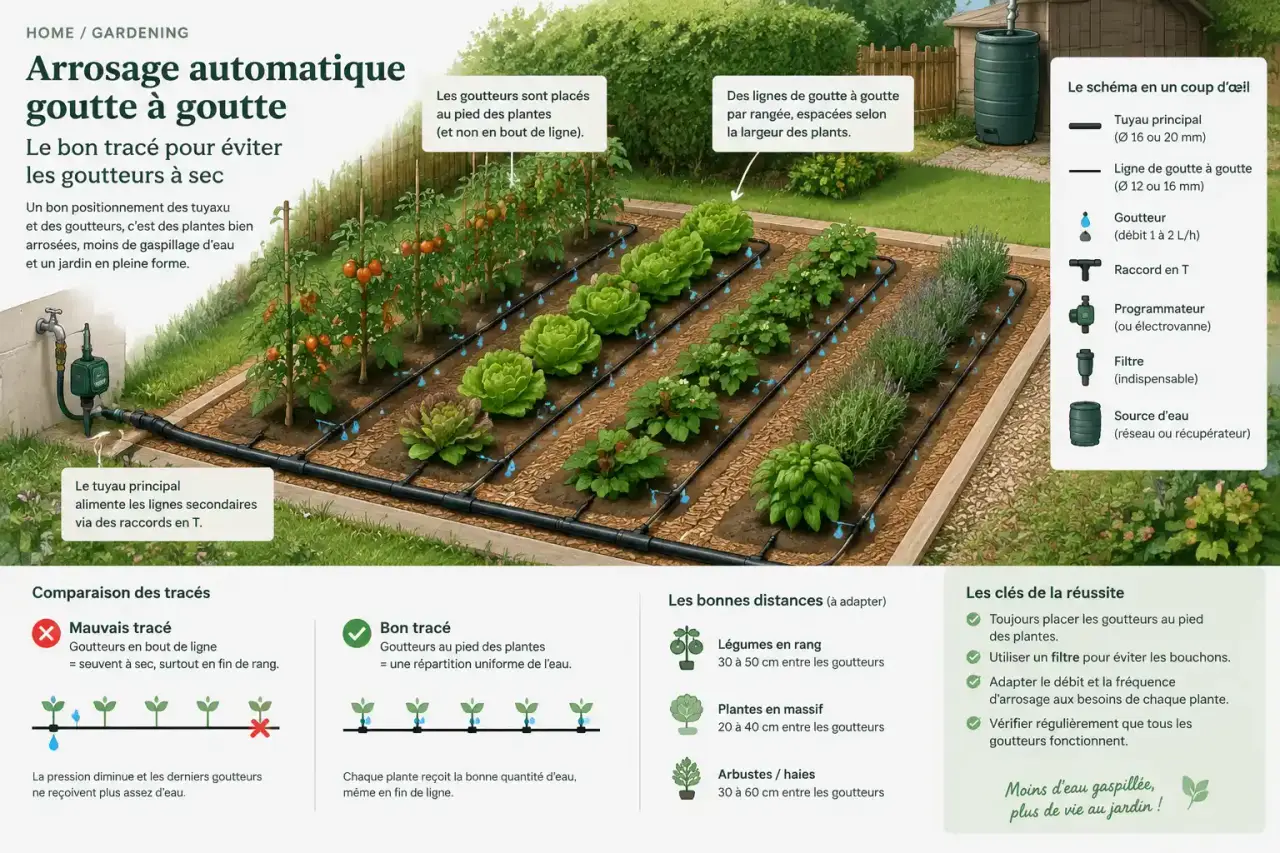

Schéma d’arrosage automatique goutte à goutte : le bon tracé pour éviter les goutteurs à sec

Un réseau fiable se dessine depuis le robinet jusqu’au dernier goutteur, en indiquant les longueurs, les débits et les zones à arroser séparément. Le point décisif : vérifier que l’alimentation peut fournir assez d’eau à la bonne pression. Voici un schéma de principe à reproduire, puis une méthode pour l’adapter à votre potager, vos massifs ou votre balcon.

Un schéma de départ à reporter sur votre plan

Commencez par cette chaîne de raccordement pour une installation simple sur robinet. Les flèches indiquent le sens de circulation de l’eau ; chaque dérivation rejoint ensuite une ligne de culture.

Robinet → programmateur → filtre → réducteur de pression → tuyau principal → raccords en T → lignes de goutteurs → bouchons démontables.

Le filtre retient les particules susceptibles de colmater les émetteurs. Le réducteur adapte la pression au matériel. Les bouchons ferment les lignes tout en permettant leur ouverture pour le rinçage. Respectez toutefois les prescriptions du fabricant si certains composants sont intégrés dans un même ensemble.

Exemple de tracé pour quatre rangs de potager

Cet exemple représente 40 goutteurs, soit 80 L/h. C’est une base de calcul, pas une prescription de plantation. Sur une feuille quadrillée, reportez les dimensions réelles, les allées, les obstacles et les différences de niveau. Comptez chaque raccord pour préparer votre liste d’achat.

Placer les goutteurs selon les plantes, pas seulement les distances

Regroupez les plantes ayant des besoins et des conditions proches. Des pots exposés au soleil et un massif ombragé ne devraient pas forcément partager le même programme. Tracez aussi le passage des tuyaux hors des zones de piétinement, avec des fixations pour maintenir les lignes en place.

Goutteurs intégrés ou rapportés : deux implantations différentes

Les goutteurs intégrés, espacés de 20, 30 ou 50 cm selon les modèles, conviennent aux rangs réguliers et aux haies. Les goutteurs rapportés se placent à la demande sur un tuyau percé avec l’outil adapté : ils sont pratiques pour des arbustes espacés ou des pots reliés par de courts micro-tubes.

Le nombre d’émetteurs dépend du volume racinaire et de la diffusion de l’eau dans le sol. Après un essai, vérifiez la largeur et la profondeur de la zone humide : un point mouillé en surface ne prouve pas que toutes les racines sont alimentées. Pour une grande plante, plusieurs points d’apport peuvent être préférables à un seul.

Tenir compte du relief et de la diffusion dans le sol

Un goutteur turbulent, généralement plus économique, convient aux installations simples sur terrain plat. Un goutteur autocompensant stabilise davantage le débit lorsque la pression varie, notamment en pente, dans sa plage de fonctionnement prévue. Il ne compense pas une alimentation trop faible.

Pensez au réseau comme à un filet dont les mailles doivent couvrir les racines, et non toute la surface du jardin. Dans un sol où l’eau descend rapidement, des points rapprochés évitent de laisser des poches sèches entre deux émetteurs. Là où elle s’étale davantage, multiplier les goutteurs sans essai risque surtout de superposer les zones humides. Ce raisonnement aide à choisir l’espacement sans arroser inutilement les allées.

Valider le débit et la pression avant de choisir les tuyaux

Ces deux grandeurs ne sont pas interchangeables : le débit indique le volume fourni par heure ; la pression permet à l’eau de circuler et aux goutteurs de fonctionner. Un robinet peut présenter une pression correcte à l’arrêt, puis devenir insuffisant lorsque le réseau débite.

Calculer la consommation de chaque zone

Débit nécessaire = somme des nombres d’émetteurs multipliés par leurs débits unitaires. Par exemple, 10 goutteurs à 4 L/h et 20 à 2 L/h demandent 80 L/h. Ajoutez 10 micro-jets à 30 L/h : ceux-ci consomment 300 L/h supplémentaires, soit 380 L/h au total.

Mesurez le débit disponible avec un récipient : volume en litres ÷ temps en secondes × 3 600. Un seau de 10 L rempli en 120 secondes correspond à 300 L/h. Cette mesure à écoulement libre donne un premier repère, mais ne garantit pas ce débit à la pression nécessaire. Si le réseau exige 380 L/h, prévoyez des zones successives plutôt qu’un fonctionnement simultané.

Contrôler la pression en fonctionnement

Les pressions de service courantes se situent entre 1 et 2,5 bars selon les équipements : certains fonctionnent à 1–1,5 bar, d’autres à 1,5–2,5 bars. Retenez la plage indiquée sur votre matériel. Avec un manomètre, vérifiez la pression pendant l’arrosage, en tenant compte du filtre, des longueurs et du dénivelé.

Une cuve surélevée ne remplace pas automatiquement une alimentation sous pression : environ 10 mètres de colonne d’eau correspondent à 1 bar, et 20 mètres à 2 bars, avant les pertes. Une cuve peu surélevée exige donc un système spécifiquement compatible avec la gravité ou une pompe adaptée.

Dimensionner les conduites sans transformer les repères en garanties

Le diamètre dépend du débit transporté, de la longueur, du relief et des raccords. Une conduite trop fine provoque des pertes de pression : les premiers goutteurs fonctionnent, tandis que les derniers reçoivent moins d’eau. Utilisez les tableaux du fabricant pour valider votre tracé.

Les repères de 15 m pour passer d’un petit tube de 4,6 mm à une distribution de 13 mm concernent certaines configurations, pas tous les kits. De même, au-delà de 50 m sur un circuit, réexaminez le diamètre et la sectorisation : ce n’est pas une limite universelle. Plusieurs lignes courtes alimentées par une conduite principale sont souvent préférables à une longue ligne unique.

Automatiser, tester et régler le volume réellement apporté

Pour une seule zone, un programmateur sur robinet à piles peut suffire. Plusieurs secteurs demandent un modèle multivoie ou un programmateur commandant des électrovannes, par exemple en 24 V avec une alimentation adaptée. Programmez les zones successivement si leur débit cumulé dépasse la capacité disponible.

Choisissez un kit d’après ses longueurs admissibles, sa pression de service et ses possibilités d’extension, pas uniquement son nombre de goutteurs. Vérifiez la présence du filtre, du régulateur, des raccords compatibles et des bouchons. Une bouteille percée peut dépanner une plante, mais ne remplace pas un réseau réglable.

Durée en heures = volume souhaité en litres ÷ débit en L/h. Dans l’exemple des quatre rangs à 80 L/h, apporter 20 L demande 15 minutes. Ce calcul ne définit pas le besoin des cultures : ajustez volume et fréquence à la météo, au sol et à l’humidité observée près des racines.

Avant la programmation définitive, rincez les conduites ouvertes, fermez les extrémités et contrôlez les fuites. Comparez ensuite l’eau recueillie sous plusieurs goutteurs pendant une même durée, au début et au bout des lignes. Nettoyez régulièrement le filtre, prévoyez la mise hors gel et respectez les restrictions locales d’arrosage.
